Внешняя МЗС в общем случае состоит из молниеприемников, токоотводов и заземлителей.

Молниеприемники могут быть специально установленными, в том числе на объекте, либо их функции выполняют конструктивные элементы защищаемого объекта (например, металлические конструкции крыши: фермы, соединенная между собой стальная арматура и т.п.); в последнем случае они называются естественными молниеприемниками.

Молниеприемники могут состоять из произвольной комбинации следующих элементов: стержней, натянутых проводов (тросов), сетчатых проводников (сеток).

Токоотводы в целях снижения вероятности возникновения опасного искрения должны располагаться таким образом, чтобы между точкой поражения и землей ток растекался по нескольким параллельным путям, а длина этих путей была ограничена до минимума. Токоотводы прокладываются по прямым и вертикальным линиям так, чтобы путь до земли был по возможности кратчайшим. Не рекомендуется прокладка токоотводов в виде петель.

В качестве естественных токоотводов могут использоваться конструктивные элементы зданий, если они удовлетворяют требованию электрической непрерывности.

Заземлитель молниезащиты следует совместить с заземлителями электроустановок и средств связи во всех случаях, за исключением использования отдельно стоящего молниеотвода.

В качестве заземлителей молниезащиты могут также использоваться специально прокладываемые заземляющие электроды: вертикальные, наклонные или радиально расходящиеся, а также заземляющий контур, уложенный на дне котлована, либо заземляющие сетки.

В качестве заземляющих электродов может использоваться соединенная между собой арматура железобетона или иные подземные металлические конструкции.

Выбор типа и высоты молниеотводов производится исходя из значений требуемой надежности Рз. Объект считается защищенным, если совокупность всех его молниеотводов обеспечивает надежность защиты не менее Рз.

Во всех случаях система защиты от прямых ударов молнии выбирается так, чтобы максимально использовались естественные молниеотводы, а если обеспечиваемая ими защищенность недостаточна – в комбинации со специально установленными молниеотводами.

Защитное действие молниеотвода характеризуется зоной защиты, под которой понимается пространство, отличающееся тем, что вероятность удара молнии в объект, размещенный в его объеме, не превышает заданной величины.

В общем случае выбор молниеотводов должен производиться при помощи соответствующих компьютерных программ, способных вычислять зоны защиты или вероятность прорыва молнии в объект (группу объектов) любой конфигурации при произвольном расположении практически любого числа молниеотводов различных типов.

Зоны защиты для простейших молниеотводов: одиночного стержневого (а), двойного стержневого (б) и тросового (в) показаны на рис. 42. Размеры молниеотводов можно определять, пользуясь эмпирическими формулами, приведенными в «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122–2003.

r0
r0
rx
r0
rс
rx2
rx
L
а
в
б
rx1

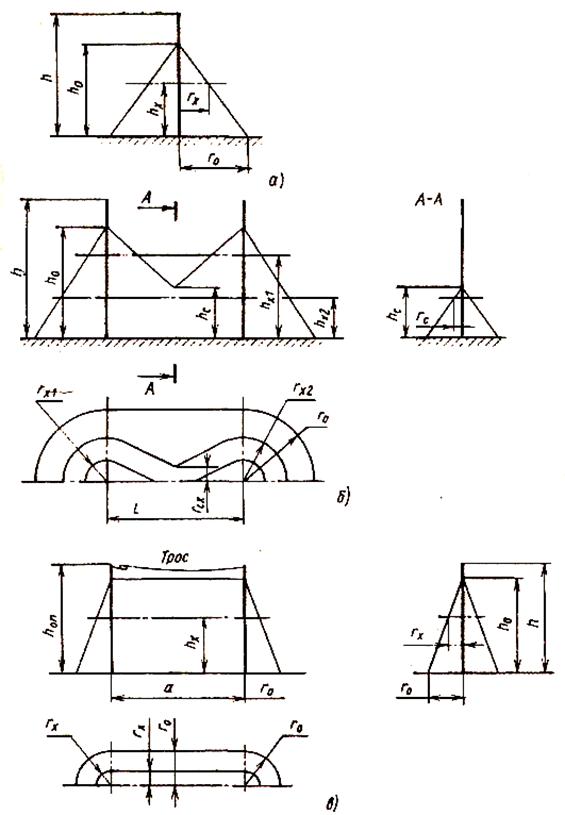

Рис. 42. Зоны защиты различных видов молниеотводов: а – одиночный стержневой; б – двойной стержневой; в – тросовый:

r0 – радиус зоны защиты на уровне земли; rx – то же на уровне hх; rx1 – то же на уровне hх1; rx2 – то же на уровне hх2; hоп – высота опоры троса
