Закон Ома для электрической цепи переменного тока

Читайте также:
  1. А). Вопрос об «асимметрии правил допустимости доказательств» (или возможности использования доказательств, полученных с нарушением закона, стороной защиты).
  2. Азеотропные смеси. Второй закон Коновалова
  3. Анализ действующего законодательства в области налогообложения
  4. Анализ стратегий станкостроения в соответствии с законами строения и развития техники.
  5. Аналогия права и аналогия закона в гражданском праве.
  6. Антитрестовское законодательство США
  7. Бумажные деньги и закономерности их обращения.
  8. Бюджетные отношения строго регламентируются бюджетным и налоговым законодательством.
  9. В ПРАКТИКЕ ПРОИЗВОДСТВА И ПОТРЕБЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ И ТЕПЛОВОЙ ЭНЕРГИИ
  10. В случаях, предусмотренных законом, имущество мо­жет принадлежать на праве собственности нескольким лицам, то есть возникает право общей собственности.

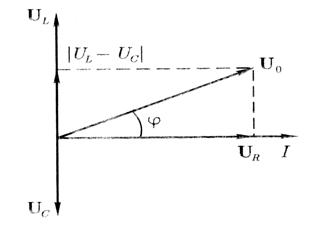

Векторная диаграмма для этой цепи.



Если электрическая цепь состоит из последовательно соединенных сопротивления R, емкости C и индуктивности L, то полное напряжение в этой цепи можно определить из векторной диаграммы.

Расположим ось токов горизонтально. Так как ток и напряжение на активном сопротивлении совпадают по фазе, то на диаграмме вектор амплитудного напряжения на активном сопротивлении расположен горизонтально. Напряжение на емкости отстает от силы тока на π/2, поэтому вектор амплитудного напряжения на конденсаторе повернут относительно тока на угол π/2 по часовой стрелке. Напряжение на индуктивности опережает ток на π/2, поэтому вектор амплитудного напряжения на индуктивности повернут относительно тока на угол π/2 против часовой стрелки. Выполняя последовательное сложение векторов, находим амплитудное значение вектора, результирующего напряжения U0. Как видно из диаграммы вектор U0 сдвинут относительно тока на угол φ.

Результирующее напряжение определим по теореме Пифагора:

Полное сопротивление в цепи переменного тока:

Закон Ома для амплитудных значений силы тока и напряжения в цепи переменного тока:

Амплитуда силы переменного тока пропорциональна амплитуде напряжения и обратно пропорциональна полному сопротивлению цепи.
